重康柴油發電機組機房設計布置方案
2019-05-17
考量事項
設計機房前應預先考慮系列因素：
a．使用面積及局限性
b．任何噪音、空氣污染等當?shù)鼗驀噎h(huán)保條例限制
c．機房通道、機組運輸及安裝的可行性
d．服務車輛的可到達性
e．地面條件（水平或傾斜、地板負重、震動傳遞）
f．環境溫度
g．機組與主電源電氣柜相對位置
分項考慮注意：
a．機房應有足夠空間容納發電機組、日用油箱、相關控制柜、排煙系統、通風及消聲系統等設備，對于一般無特殊要求的機組的安裝施工，機房設計只需在保證排氣背壓不超出規定值的前提下，能夠滿足機房進風口和排風口技術規范要求，并且避免暖氣回流，而機房內總能夠預留出足夠操作維修空間即可。對于部分需要在機房內制作和安放備用燃油箱的，應注意使用現與機房空間的隔離及滿足當?shù)叵啦块T的要求。
b．機房內應有足量的新鮮空氣供機組燃燒及冷卻，必要時可安裝通風管道或采用遠置水箱安裝方式強制冷卻。
c．為了降低機房溫度，排煙管道應用隔熱材料包扎；如果允許的話，盡可能將消聲器及大部分排煙管安排在機房外。
在總體布置方面，可根據機房建設條件，參照下圖考慮機組的基本位置及進風和排風的通道。機組在機房內的位置，周邊除散熱水箱一端外，均要求與機房墻體的距離應不小于1.5m，以利操作和日后維修。機房房頂?shù)母叨?，距機組高度頂端的距離，應不小于1.5m，通常要求房高不低于4.5m，這是機組通風散熱及檢修起吊機件所必須保有的最小間距。對于大、中型組應考慮安裝或日后檢修時，懸掛起重葫蘆、起吊整臺機組或各種部件，機房房梁結構強度，應能承受最大壹臺機組重量達三倍以上的承壓，有條件時，可在機組安裝的縱長軸中心線上方，貼機房屋頂擱架懸掛一條16~20#工字鋼，以便起吊機組之用。

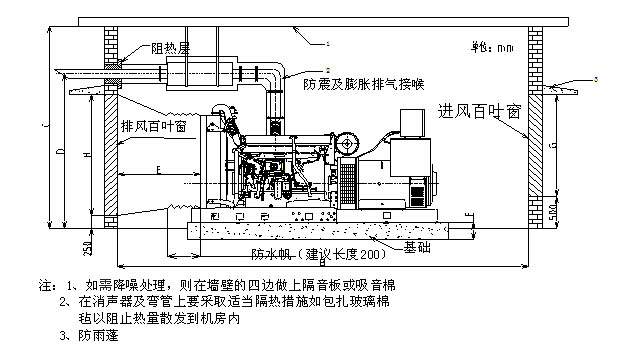

機組的基本位置示意圖：
設計機房前應預先考慮系列因素：
a．使用面積及局限性
b．任何噪音、空氣污染等當?shù)鼗驀噎h(huán)保條例限制
c．機房通道、機組運輸及安裝的可行性
d．服務車輛的可到達性
e．地面條件（水平或傾斜、地板負重、震動傳遞）
f．環境溫度
g．機組與主電源電氣柜相對位置
分項考慮注意：
a．機房應有足夠空間容納發電機組、日用油箱、相關控制柜、排煙系統、通風及消聲系統等設備，對于一般無特殊要求的機組的安裝施工，機房設計只需在保證排氣背壓不超出規定值的前提下，能夠滿足機房進風口和排風口技術規范要求，并且避免暖氣回流，而機房內總能夠預留出足夠操作維修空間即可。對于部分需要在機房內制作和安放備用燃油箱的，應注意使用現與機房空間的隔離及滿足當?shù)叵啦块T的要求。
b．機房內應有足量的新鮮空氣供機組燃燒及冷卻，必要時可安裝通風管道或采用遠置水箱安裝方式強制冷卻。
c．為了降低機房溫度，排煙管道應用隔熱材料包扎；如果允許的話，盡可能將消聲器及大部分排煙管安排在機房外。
在總體布置方面，可根據機房建設條件，參照下圖考慮機組的基本位置及進風和排風的通道。機組在機房內的位置，周邊除散熱水箱一端外，均要求與機房墻體的距離應不小于1.5m，以利操作和日后維修。機房房頂?shù)母叨?，距機組高度頂端的距離，應不小于1.5m，通常要求房高不低于4.5m，這是機組通風散熱及檢修起吊機件所必須保有的最小間距。對于大、中型組應考慮安裝或日后檢修時，懸掛起重葫蘆、起吊整臺機組或各種部件，機房房梁結構強度，應能承受最大壹臺機組重量達三倍以上的承壓，有條件時，可在機組安裝的縱長軸中心線上方，貼機房屋頂擱架懸掛一條16~20#工字鋼，以便起吊機組之用。
機組的基本位置示意圖：
