水利工程安裝康明斯柴油發電機組的技術要求
2019-04-14
來源： 未知

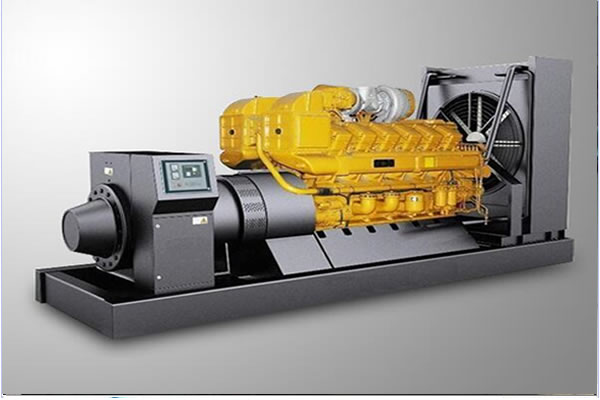

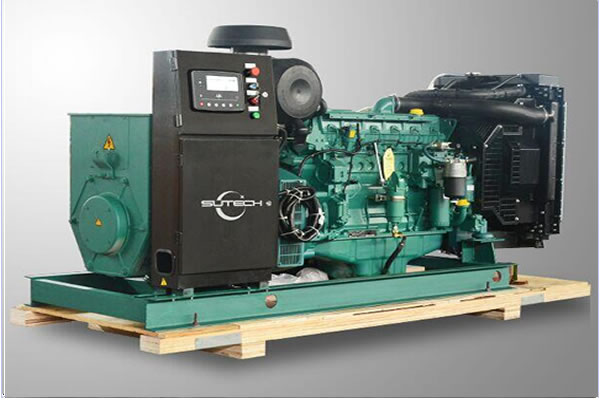

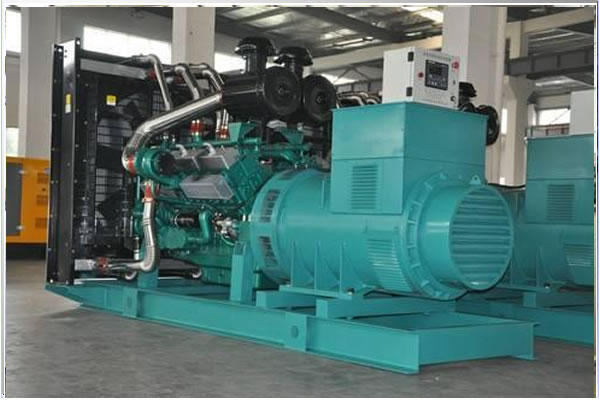

作為應急電源或備用電源，柴油機發電機組的選擇幾乎沒有例外，它是由柴油機發電機組的特性決定的。柴油機發電機組是通過發電機將柴油機的機械能轉化為電能的機器。主要由柴油機、發電機、控制箱（屏）、底盤、聯軸器、油箱等組成。本文對發電機組柴油的安裝要求和運行調試進行了分析和探討。
海南重康生產的柴油發電機組還遠銷十多個國家和地區，并廣泛受到好評。海南人將致力未來，在市場的大熔爐中勇于錘煉自已，求真務實辦廠、精益求精質量、堅守誠信發展，在社會各界的大力支持和幫助下，力爭更大輝煌。
同時，我們也鄭重承諾：堅決不讓任何一個不合格產品出廠，保證不讓任何一個客戶受損，嚴格恪守合同規定，定期與不定期相結合，到用貨單位檢查產品狀況，及時維修，在合同規定的期限內隨叫隨到，即到即修，確保我公司生產的柴油發電機組運行正常、工作正常，確保用戶用得放心。在這里；海南重康講解相關技術難題。
柴油發電機組分為空冷機組和水冷機組，在考慮機房風向相同時必須加以區分。對于風冷機組機房的通風散熱，應注意以下幾點：（1）不能讓熱風和廢氣在機房?jī)?nèi)形成短路將廢氣吸入柴油機，影響機組運行，風管要避免多彎，以最短的通風管路將熱氣與廢棄排出；（2）排氣管以柴油機廢氣排出口為基礎，后排管道的截面積只能加大，不能縮??；（3）排氣管應纏繞石棉層，再用玻璃纖維布包裹住。
對于水冷機組機房的通風散熱，應注意使機房的安置和設施將熱風引到機房外，通常哄騙門洞或墻洞再加上可拆移的引風罩將熱風引出機房。
1 柴油發電機組安裝前環境檢查
在安裝柴油發電機組之前，除了技術規范的要求外，所有土建工程都應滿足以下要求。
?。?）機房?jī)?nèi)環境清潔，通風良好，且干燥；
?。?）機房?jī)?nèi)不應存在能夠產生酸，沈陽發電機堿等腐蝕性氣體的物品。
（3）通、排風設施應安裝完畢；
?。?）機組散熱器前端不得存在其它物品。
2柴油發電機的材料質量控制。
?。?）柴油發電機組容量規格必須符合設計要求。
（2）依據裝箱單核對主機、附件、專用工具、備品備件和隨機技術文件，查檢合格證和出廠試運行記錄，發電機及控制柜應有出廠試驗記錄
?。?）柴油發電機組外觀檢查，機身應完好無損，配件齊全，涂膜完整。
?。?）安裝用的各種型鋼規格應符合設計要求，發電機組回收，并無明顯銹蝕，螺栓均應采用鍍錫螺栓。
其他的輔材均應契合設計請求，并有產品合格證。
3 機組的就位安裝
柴油機發電機組是一種高速旋轉設備。使用前必須正確安裝，以保證機組安全、可靠、經濟、合理的正常運行。
吊裝機組時，羅湖沃爾沃，應用足夠強度的鋼絲繩索在機組的起吊部位，注意不允許套在軸上碰傷油管及表箱。按吊裝的技術安裝規程把機組吊起，發電機組報價，對準基礎中心線和減震器，將機組吊放好并依靠水平儀，用墊鐵調至水平。安裝精度須滿足縱、橫向水平，梁化發電機組，偏差每米不大于0.1MM，墊鐵和機座不能有間隔，保證其受力均勻。
柴油機發電機組的安裝除應滿足下列要求外，還應符合GB或IEC的有關規定和規范。
1單位的安裝應盡量保持水平，但允許垂直傾斜，傾角不應大于5°；
機組公共基座下部應裝有減震器，減震器規格相同，使用的緊固件為標準鍍鋅件。
4、 機組排煙系統安裝
柴油發電機組排煙系統的安裝應符合下列要求，并應符合有關規定和規范。
（1）機組排氣管應朝向室外，外噴嘴不宜過長，彎頭不宜超過3，拐點應具有較大的圓角過渡；
(2)排氣管支架應當能夠完全承受排氣管的重量，排氣管的重量不能承載在柴油機的排氣管或者增壓器上；
(3)排氣管的室內部分的外表面應用隔熱材料包裹，排氣管的室外部分的出口應設置防火和防雨措施。
5、機組燃油系統安裝
柴油發電機組燃料系統的安裝應符合以下要求，并應符合gb或iec的相關規格。
1、消防備用濰坊發電機組200kw的進、回油管應符合設計要求，并采用軟連接方式，連接管應采用相應大小的塑料管或紫銅管；
2、機房?jī)?nèi)的油箱大小應符合設計要求，其容量應能以存放符合機組額定功率工作8 小時以上的燃油。安裝位置應確保油箱供應的油位盡可能高于柴油機油泵入口。
3、進油管進油口必須高于柴油機油箱底部50mm以上，并應在燃油箱出口處安裝燃油濾網，防止燃油箱內沉淀物被吸入進入燃油系統堵塞油路;
4、燃料供應管道上應安裝截止閥，以便于柴油機的維護。
5、燃油系統管路的連接須密封，若有泄漏現象，應解決，以免影響機的啟動性能。
3.3 機組電氣線路安裝
柴油機發電機組電路的安裝，除符合下列要求外，還應符合國標或國際電工委員會有關規范和規范的規定。
1、機組的接地線應接地良好，并與本工程的接地網形成穩定的電氣通路；
2、電池應靠近起動電機安裝，連接線應盡可能短;
3、連接電啟動系統線路時，接蓄電池的連接銅導線截面應不小于50mm2。每根導線在 20℃時的電阻應不大于0.0005Ω。如果連接線長數米，則必須相應擴大其截面；
4、連接二次側控制開關等所用銅導線截面應不小于2.5mm2；
5、韓國大宇發電機組與控制箱的電纜以及控制儀表連接安裝應正確、理順，減少曲折，且符合施工圖設計的要求。
3.4 控制屏安裝
柴油機控制面板是同步發電機組的輔助設備，主要控制發電機的輸電和電壓調節。小容量發動機的控制屏一般直接安裝在機組上，發電機組價格表 ，大容量的發動機的控制屏，則固定安裝在機房的地面上，或者安裝在與機組隔離的控制室內。
4 柴油發電機組電氣調試方案
1）發電機本體調試 用10000V兆歐表測量的絕緣電阻應大于0.5M。測量轉子繞組的直流電阻換算至發電機出廠試驗同溫度下的電阻誤差應小于 2%。
2）發電機維護回路的整組實驗。
5 發電機投運前試驗
發電機出口開關斷開，全部投入，發電機組配件 ，發電機升壓至空載額定電壓，在母線與發電機輸出電壓兩側進行核相試驗。發電機輸出電壓的輸出線標識對應于總線相序。 6 機組試運行調試
1、機組無負荷運行：用機組啟動裝置手動啟動柴油發電機無負荷試驗，檢查機組的異常旋轉和機械傳動，油壓和油壓是否正常，冷卻水溫度是否過高。速度自動控制和手動控制滿足要求。如發現問題，及時處理。
2、柴油發電機無負荷試車合格后，再進行檢查機身和軸承的溫升；只有機組空載試驗合格，發電機組價格表，才能進行帶負荷試驗。
3、檢測機組的維護性能：采用儀器分別模仿發出機油壓力低、冷卻水溫高、過電壓、等信號，機組應立刻啟動維護功用，并停止報警。
4、采用相序表對市電與發電機電源進行核相，相序應一致。
5）帶負載測試的單元：?jiǎn)卧灶~定速度發電，并通過負載操作檢查單元的主要指示燈。分別在25%負荷運轉1小時、50%負荷運轉1小時、75%負荷運轉2小時和100%負荷運轉0.5小時，測試結果應契合機組設計請求。
6、 機組滿負荷試驗：進行滿負荷狀態下機組的各項性能試驗，根據要求完成機組滿負荷運行時間。
7、與系統的聯動調試：人為切斷市電電源， 發電機組型號規格，主用機組應能在設計要求的時間內自動啟動并向負載供電。恢復市電，備用機組自動停機。
柴油機的廢氣可用外接排氣管引至室外，發電機型號規格，引出管不宜過長，管路轉彎不宜過急，彎頭不宜多于3個。外接排氣管內徑應契合設計技術文件規則，普通非增壓柴油機不小于75MM，增壓型柴油機不小于90MM，增壓柴油機的排氣背壓不得超越6kpa，排氣溫度約450℃，排氣管的走向應可以防火，裝置時應特別留意。以上要求應在調試操作中進行驗證。
8、 試運行驗收：對受電側的開關設備、自動或手動切換裝置和保護裝置等進行試驗，試驗合格后，按設計的備用電源使用分配方案，進行負荷試驗，機組和電氣裝置連續運行24h 無故障?？梢砸平唤o對方接受。
7 安全環保措施
1、用搖臂計測量絕緣電阻時，任何人不得接觸被測線路和設備。在閃電時，禁止測量線路的絕緣程度。
2、使用的梯不得缺檔、不可以墊高使用，使用時上端要扎牢，柴油發電機組，下端應采取防滑措施。
3、施工時使用的機械設備必須是完好的設備，并設專人管理，定期對設備進行檢查、維修、保養，使設備在正常狀態下運行，晉城市發電機組，減少噪音的排放。
4、為避免施工過程中粉塵飛揚，采用噴水降塵、防風等設施。
5、施工時產生的固體廢棄物，做到自產自清，發電機組報價，日產日清，工完場清，統一回收到規定地點存放。
6、油漆、酸、堿液和其他物質不可以隨意丟棄，以免造成水體和土地的污染。
7、結語；
所有上述工作完成后，一切正常，符合要求，柴油發電機組的安裝和調試即可完成。
