兩臺柴油發電機組-自動/手動并聯柜SNA-109
2019-07-28
來源： 柴油發電機組廠家

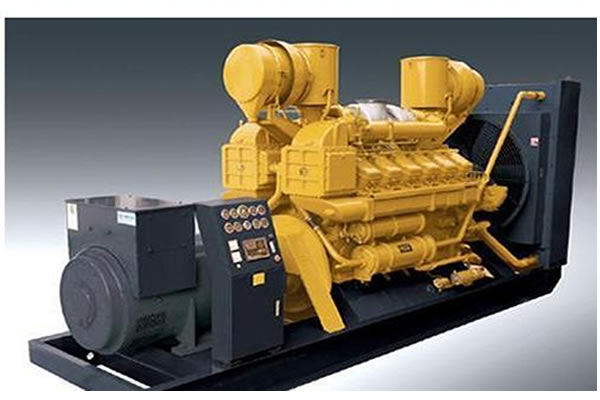

兩臺CAT400KW柴油發電機組用自動/手動并聯柜SNA-109。
二、系統報價 RMB：元
二、系統報價 RMB：元
| 序號 | 配置 | 型號 | 產地 | 數 量 | 單 價 | 價 格 | |
| 1 | 并聯控制柜 | SNA-109 | 廣州 | 2臺 | ￥75,000.00 | ￥150,000.00 | |
| 2 | 出線柜 | SNA-109 | 廣州 | 1臺 | ￥10,000.00 | ￥10,000.00 | |
| 3 | 機組加裝電子調速器 | GAC | 美國進口 | 2套 | ￥10,000.00 | ￥20,000.00 | |
| 4 | 信號線 | BV-1.0×10芯 | -- | 120米 | ￥30.00 | ￥3600.00 | |
| 5 | 雙芯屏蔽線 | BV-1.5×2芯 | -- | 80米 | ￥20.00 | ￥1600.00 | |
| 6 | 人工安裝調試費 | ￥6000.00 | |||||
| 7 | 合計 | 小寫：￥191,200.00元 | |||||
| 折讓價大寫：人民幣壹拾玖萬壹仟貳佰元整 | |||||||
三、系統功能

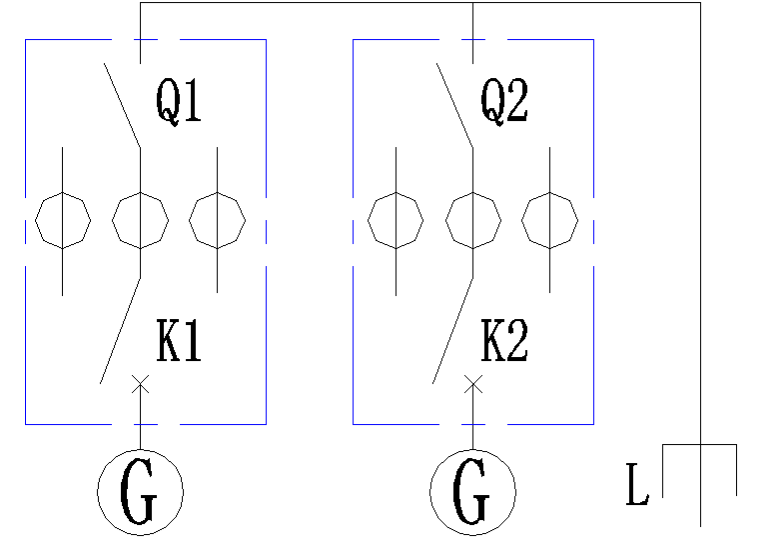

1、 一次線路分屏圖
1、 一次線路分屏圖
|
一 次 線 路 圖 |
 |
||
| 配電柜編號 | P1 | P2 | P3 |
| 配電柜型號 | GGD | GGD | GGD |
| 配電柜尺寸 | 2200×800×800 | 2200×800×800 | |
| 開關代號 | K1 | K2 | |
| 開關型號 | MW08 H1/3P | MW08 H1/3P | |
| 額定電流 | 800A | 800A | |
| 開關用途 | 并聯 | 并聯 | 出線 |
| 繼電保護 | 同期/逆功/正功/短路/過流 | 同期/逆功/正功/短路/過流 | |
| 饋電名稱 | 1#發電機組并聯柜 | 2#發電機組并聯柜 | |
| 饋電型號 | 400KW | 400KW | |
2、主開關與柜體
1） 并車柜主開關K1、K2
u 為梅蘭日蘭抽屜式電動、預儲能空氣開關800A；
u 該開關具有短路、過流、欠壓、失壓脫扣保護功能；
u 操作可手動合閘、手動分勵，也可電動合閘；
2） 柜體：
u 采用標準GGD骨架結構，經防銹、電鍍、噴塑處理；
u 柜體頂蓋、底蓋、側板可拆卸，便于從頂部或底部進/出線；
u 柜體頂部和底部有通風百葉窗，保持空氣流動；
u 柜體高度×寬度×深度=2200×800×800；
u 連接母排采用RMY5×80紫銅排，防銹鍍錫處理，導電性能良好；
3）并聯柜為分體式：每臺機組對應一臺并聯柜，共兩臺并聯柜，一臺出線柜；
2、兩臺機組半自動/手動并聯功能
1） 系統工作方式1+1：
u 機組出現機組故障或電氣故障時，自動/解列機組；
u 操作：可手動啟動/停止機組、手動并聯/解列機組，也可自動操作；
u 啟動模式：根據市電信號（缺相、欠電）自動啟動機組，當達到額定電壓和頻率時，機組自動運行；市電恢復時，機組先解列，分閘，機組保養運行3分鐘后自動停機；
u 自動并聯模式：自動同步器、負荷分配器采用美國GAC專用并聯模塊；自動調整機組轉速及相位，使之發電頻率及相位與母排相同，同步器自動發出合閘信號，自動按比例分配負荷；
u 手動并聯模式：手動調整轉速和電壓，當發電頻率及相位與母排相同，同步器自動發出合閘信號，同時按合閘按鈕，開關合閘，機組并聯運行，負荷分配器按比例分配負荷；也可手動調整轉速電位器，手動分配負荷；
u 完整的顯示、指示功能：合閘、分閘、負載需求、逆功率、機組故障指示；電壓、電流、頻率、功率因子測量，發電電壓與母排電壓同步顯示；合閘、分閘、負載坡道、復位按鈕；
u 完備的保護和維護功能：逆功率、短路、過載、過壓、逆功率、過載、并聯失敗、自動分配/轉移負荷等保護；
2） 不管手動、自動工作方式，并聯柜具有逆功率保護、機組故障（油壓低、冷卻水溫高、超速、過壓、欠壓、缺相等）保護功能，開關自動分勵，機組自動解列；
3） 無功功率分配：以靠AVR電壓調整自動改變功率因子，自動分配無功功率；
4） 因?yàn)槭謩?dòng)并聯、自動并聯兩種操作是由兩套獨立控制器控制，在結構及電氣回路上互不干擾，提高了產品的可靠性及性能價格比；
5）緊急停機：當機組出現機組故障或電器故障時，機組迅速解列，并停止運行；
1） 并車柜主開關K1、K2
u 為梅蘭日蘭抽屜式電動、預儲能空氣開關800A；
u 該開關具有短路、過流、欠壓、失壓脫扣保護功能；
u 操作可手動合閘、手動分勵，也可電動合閘；
2） 柜體：
u 采用標準GGD骨架結構，經防銹、電鍍、噴塑處理；
u 柜體頂蓋、底蓋、側板可拆卸，便于從頂部或底部進/出線；
u 柜體頂部和底部有通風百葉窗，保持空氣流動；
u 柜體高度×寬度×深度=2200×800×800；
u 連接母排采用RMY5×80紫銅排，防銹鍍錫處理，導電性能良好；
3）并聯柜為分體式：每臺機組對應一臺并聯柜，共兩臺并聯柜，一臺出線柜；
2、兩臺機組半自動/手動并聯功能
1） 系統工作方式1+1：
u 機組出現機組故障或電氣故障時，自動/解列機組；
u 操作：可手動啟動/停止機組、手動并聯/解列機組，也可自動操作；
u 啟動模式：根據市電信號（缺相、欠電）自動啟動機組，當達到額定電壓和頻率時，機組自動運行；市電恢復時，機組先解列，分閘，機組保養運行3分鐘后自動停機；
u 自動并聯模式：自動同步器、負荷分配器采用美國GAC專用并聯模塊；自動調整機組轉速及相位，使之發電頻率及相位與母排相同，同步器自動發出合閘信號，自動按比例分配負荷；
u 手動并聯模式：手動調整轉速和電壓，當發電頻率及相位與母排相同，同步器自動發出合閘信號，同時按合閘按鈕，開關合閘，機組并聯運行，負荷分配器按比例分配負荷；也可手動調整轉速電位器，手動分配負荷；
u 完整的顯示、指示功能：合閘、分閘、負載需求、逆功率、機組故障指示；電壓、電流、頻率、功率因子測量，發電電壓與母排電壓同步顯示；合閘、分閘、負載坡道、復位按鈕；
u 完備的保護和維護功能：逆功率、短路、過載、過壓、逆功率、過載、并聯失敗、自動分配/轉移負荷等保護；
2） 不管手動、自動工作方式，并聯柜具有逆功率保護、機組故障（油壓低、冷卻水溫高、超速、過壓、欠壓、缺相等）保護功能，開關自動分勵，機組自動解列；
3） 無功功率分配：以靠AVR電壓調整自動改變功率因子，自動分配無功功率；
4） 因?yàn)槭謩?dòng)并聯、自動并聯兩種操作是由兩套獨立控制器控制，在結構及電氣回路上互不干擾，提高了產品的可靠性及性能價格比；
5）緊急停機：當機組出現機組故障或電器故障時，機組迅速解列，并停止運行；
